一：电箱们上下有两个散热口，上面的是电器散热窗，下面的圆形口是电器散热扇。然后左边的话我们可以看到一个黑色开关，它是油烟净化器电箱门锁，也是开门断电开关。
二：接着我们打开电箱们，可以看到里面有一个高压供电器，在高压供电器的上方分别有两个接线柱，一个黑色、一个白色，黑色为高压接线柱，白色为低压接线柱，往下可以看到一个黑色开关，黑色开关为空气开关，也是机器总开关，在维修机器的时候，我们通常会先关掉空气总开关，彻底将油烟净化器断电。
三：在机箱门的后面我们可以看到二个高压绝缘，高压输出绝缘子属于电器控制系统。在油烟净化器的应用中，其核心部件高压输出绝缘子具有较为重要的作用，主要作用是将高压电源输送到电场。

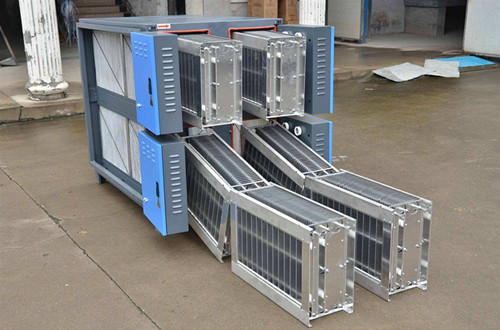

四：平板式电场：当气流进入高压静电场时，在高压电场的作用下，油烟气体电离，使油烟粒子荷电，大部分得以降解炭化；少部分微小油粒在吸附电场的电场力以及气流作用下向电场的正负极板运动被收集在极板上并在自身重力的作用下流到集油盘，再经排油通道排出，余下的微米级油雾被电场降解成为二氧化碳和水，最终排出洁净空气；同时在高压发生器的作用下，电场内的空气产生臭氧，除去了烟气中大部分的气味，使静电场能均匀地达到最大的平均电场强度，极大的增加了电场净化面积，使电场与油烟粒子结合作用的时间更长，从而决定了油烟净化器具有极高的除油烟效率。
五：集油盒：本设备将集油盒安装于油烟净化器机壳底部，改变了机壳与集油盒之间的挂片与悬臂连接，降低了开模成本，而且拆装十分简单方便。彻底解决油水油渍对您所造成的困扰!
六、油烟净化器的进风口有一个蜂窝状的滤网，可以将较大的颗粒物阻挡吸附到上面，净化器的出风口也有一个过滤网，这个过滤网同样起吸附大颗粒油烟的作用!
